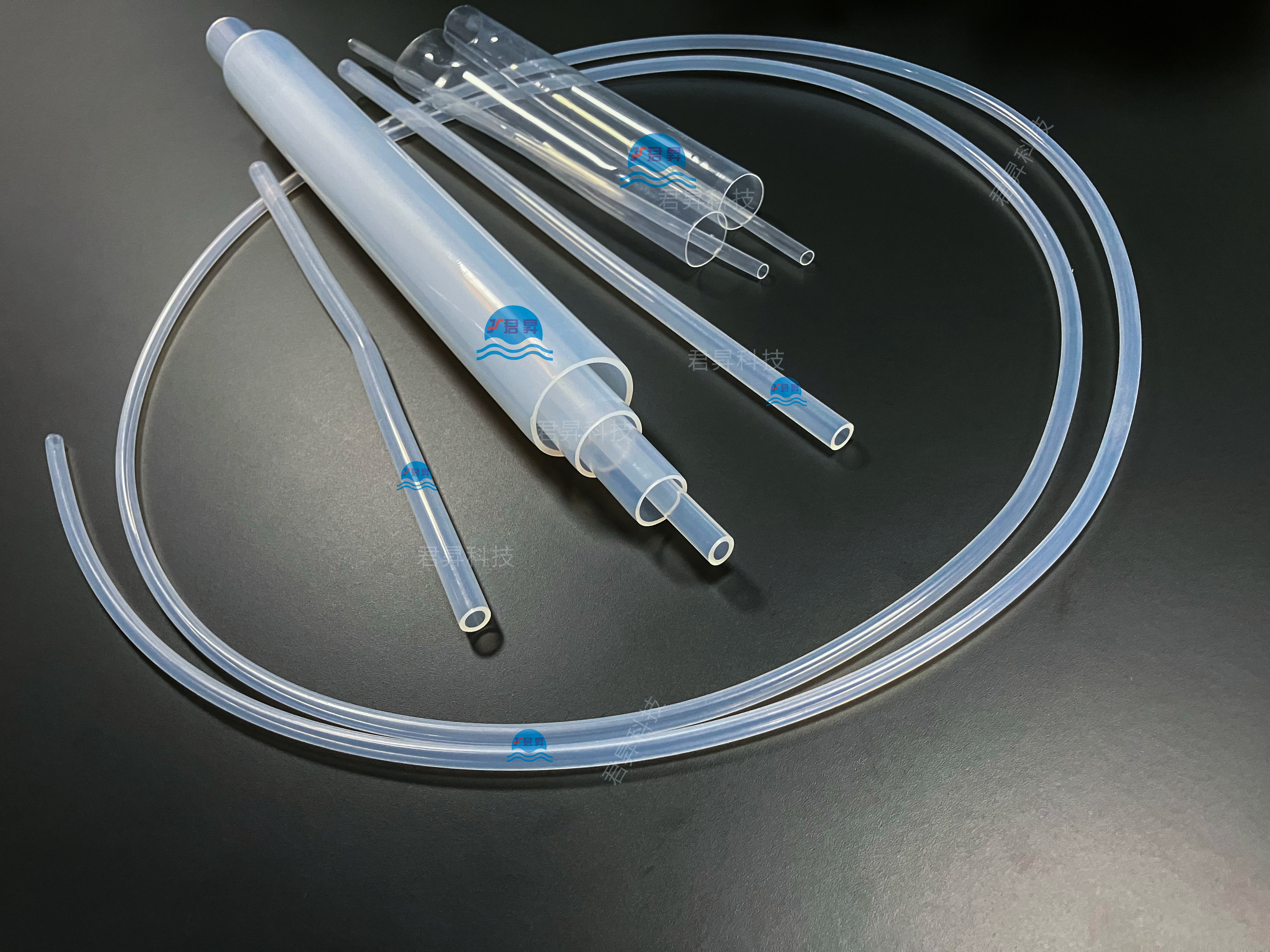

PFA管在集成电路芯片领域的应用

在当今这个由摩尔定律驱动的数字时代，集成电路芯片正朝着更小的制程、更高的集成度和更强的性能飞速发展。当我们为每一代新芯片的诞生而欢呼时，其背后极其严苛和精密的制造环境却鲜为人知。在这个以“纳米”为尺度的微观世界里，任何微小的污染都可能导致整批芯片的报废。正是在这样的背景下，一种名为PFA（全氟烷氧基烷烃）的管道，以其卓越的性能，成为了芯片制造高纯工艺中不可或缺的“隐形卫士”。

一、 芯片制造的“生命线”：为何需要超高纯度？

集成电路芯片制造，堪称人类工业文明的巅峰之一。它涉及数百道工序，其中刻蚀、清洗、扩散、CVD（化学气相沉积）等关键步骤都需要使用大量超高纯度的化学液体和超纯水。这些流体如同芯片的“血液”，其纯净度直接决定了芯片的良率与性能。

金属离子污染： 即使浓度在十亿分之一级别（ppb）的钾、钠、铁、铜等金属离子，也会破坏栅氧层的完整性，导致器件漏电、失效。

颗粒污染： 亚微米级的颗粒物会造成电路短路或开路。

有机构污染： 微量的有机物会在晶圆表面形成薄膜，影响后续工艺的附着性和均匀性。

因此，输送这些“血液”的“血管”——即管道系统，必须自身不会向流体中释放任何污染物。而这正是PFA管大显身手的舞台。

二、 PFA管的卓越性能：为何是芯片行业的首选？

PFA是一种完全氟化的高分子聚合物，它几乎集成了所有适用于半导体行业的理想特性：

1. 超凡的化学惰性
PFA能够抵抗几乎所有强酸、强碱、强氧化剂和有机溶剂的腐蚀，例如氢氟酸、盐酸、硫酸、硝酸、氨水、异丙醇等芯片制造中常用的化学品。它不会与这些化学品发生反应，从而确保流体在输送过程中不被管道材料污染。

2. 极高的纯度与极低的析出
PFA管本身不含任何增塑剂和稳定剂。其内壁极其光滑，具有不粘性，能有效防止颗粒物和微生物的附着。同时，其金属离子析出量极低，远低于半导体行业要求的严苛标准（如SEMI F57标准），保证了流体的原始纯度。

3. 优异的热稳定性
PFA的连续使用温度范围可达-200℃至+260℃。这使得它能够轻松应对芯片制造中各种高温工艺，如高温扩散、退火等环节的热化学液输送，而不会发生降解或性能衰退。

4. 出色的柔韧性与机械强度
与同为氟塑料的PTFE（聚四氟乙烯，特氟龙）相比，PFA具有一定的柔韧性，易于弯曲和安装，能够适应洁净室内复杂的管道布局。同时，它又保持了足够的机械强度和抗压能力，确保了系统的长期稳定运行。

5. 卓越的透明性
许多PFA管是半透明或透明的，这使得操作人员能够直观地观察到管道内流体的流动状态、是否有气泡或颗粒物，便于日常监控和维护。

三、 PFA管在芯片制造中的具体应用场景

在芯片工厂（FAB）中，PFA管的身影无处不在，贯穿于整个制造流程：

湿法刻蚀与清洗： 输送氢氟酸、硫酸、双氧水等混合溶液（如SPM、SC-1、SC-2），用于去除晶圆表面的氧化层、金属杂质和颗粒。

化学机械抛光： 输送抛光后的清洗液和研磨液，确保晶圆表面的绝对洁净和平整。

超纯水输送： 作为最终冲洗和稀释化学品的超纯水，其纯度要求最高，PFA管是确保超纯水在“最后一公里”不被污染的关键。

大宗气体与特种气体输送： 在要求极高的特种气体分配系统中，经过特殊处理的PFA管也被用于输送高纯度的腐蚀性气体。

化学品中央供应系统： 从位于厂区外围的化学品库，通过PFA管道组成的无缝管路，将各种高纯化学品安全、洁净地输送到每一台生产设备。

总结

在集成电路芯片这个追求极致精密的领域，每一个细节都关乎成败。PFA管，这根看似普通的管道，凭借其超凡的化学惰性、极高的纯度和稳定的物理性能，默默守护着芯片制造过程中每一滴化学品的纯净，为芯片的高良率和高可靠性构筑了一道坚实的防线。
